Vicon EXTRΔ 7100

Технологии гоночных болидов для косилок-плющилок!

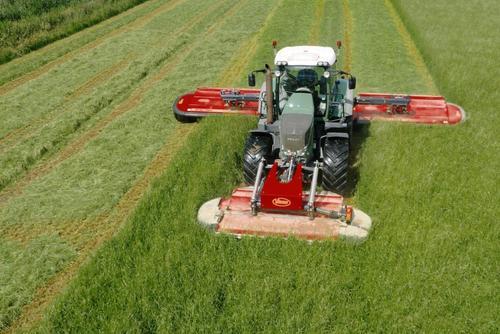

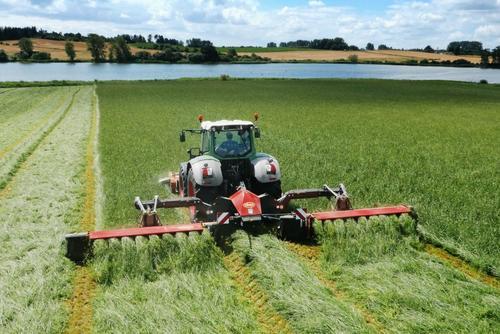

Новые косилки EXTRA 7100 были разработаны для еще большей производительности и работы в более сложных условиях, чем когда-либо, ширина захвата 10.20м, гидравлическая регулировка рабочей ширины и зоны перекрытия. Косилка EXTRA 7100 Vario оснащена новой концептуальной системой подвески QuattroLink. Четыре рычага подвески обеспечивают режущему механизму исключительную гибкость в приспособлении, мгновенное копирование контура почвы, и соответственно более высокую скорость и производительность.



Преимущества

  • Ширина захвата вплоть до 10.20м.
  • Новая концепция подвески QuattroLink.
  • Гибкая подвеска – диапазон колебаний 700мм, 400мм вверх и 300мм вниз.
  • Система защиты BreakBack по всей ширине захвата.
  • Гидравлическая регулировка перекрытий на ходу.
  • Давление на почву остается постоянным даже когда меняется зона перекрытия.
  • Встроенная парковочная опора.

Технические характеристики:

  Ширина захвата Кол-во дисков Плющильный аппарат Необх. мощн., мин.
EXTRA 7100T 9.80-10.20м 2 x 10 дисков SemiSwing 150кВт/200л.с.
EXTRA 7100R 9.80-10.20м 2 x 10 дисков Шевронные вальцы 150кВт/200л.с.



Vicon EXTRΔ 7100
Video
Animation

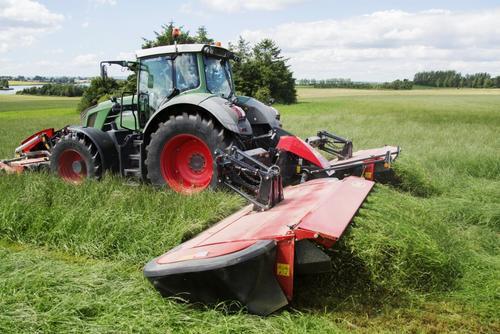

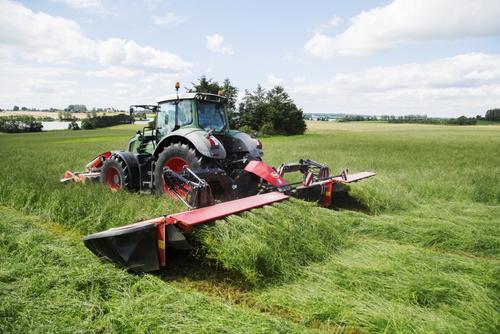

Подвеска QuattroLink

Косилки-плющилки с применением гоночных технологий

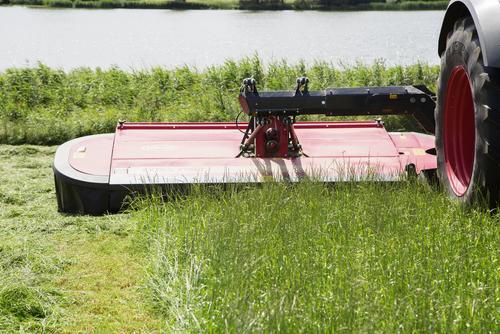

Что делает подвеску QuattroLink уникальной? Косилочный узел подвешен на четырех рычагах присоединённых к неподвижной несущей конструкции, что позволяет ему перемещаться над поверхностью поля независимо, непрывно приспосабливаясь с высокой точностью к любым изменениям контура почвы.

Бескомпромиссная гибкость.

Схема движения косилочного узла обладает чрезвычайной гибкостью - рабочий диапазон по вертикали достигает 700 мм вверх и вниз, а угол поперечного наклона может составлять до 30°. Концепция четырёх-рычажной подвески поволяет обеспечивать постоянное давление на грунт в процессе работы.



Что Вы получаете от QuattroLink

Возможность развивать большую скорость и непрерывное подстраивание к изменяющимся условиям движения при работе на Вашей косилке-плющилке - как на гоночном болиде, от которого мы ждём лучшей управляемости. Это основной выигрыш, который Вы обретёте при использовании EXTRA 700. Четырёх-рычажная подвеска обеспечивает косилочному узлу исключительную гибкость непрерывной адаптации к контуру поверхности поля, приглашая в мир высоких скоростей и большей продуктивности.






Защита BreakAway по всей ширине захвата

Наша безостановочная ситема защиты BreakAway стала ещё лучше. Благодаря новой подвеске QuattroLink, система BreakAway теперь обеспечивает защиту по всей ширине захвата косилки, включая и ближнюю к трактору часть. Нет ограничивающих факторов во внутренней части косилки, что позволяет снизить напряжения оператора. При столкновении с препятствием в поле косилочный узел немедленно поднимается и сдвигается назад, после чего возвращается в рабочее положение.




Vario - Рычаг подвески

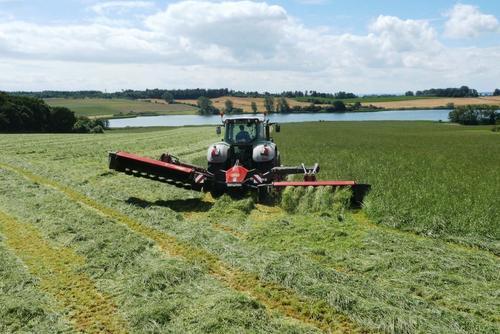

Гидравлическое регулирование перекрытия

EXTRA 736T Vario и 7100T Vario оборудованы гидравлической системой смещения косилочного узла SideShift интегрированной в в несущий рычаг подвески и позволяющей каждому косилочному узлу смещаться на расстояние до 400мм. Для упрощения компенсации изменений условий работы система регулировки перекрытия сконструирована как телескопический рычаг, непосредственно в подвеске.

Давление на почву остаётся неизменным

Во время кошения  несущий рычаг всё время остаётся параллелен земле, давая косилочному узлу возможность постояноо компенсировать неровности контура почвы. Настоящее преимущество этой концепции подвески в том, что выбранное давление на почву остаётся неизменным даже при изменении ширины перекрытия.

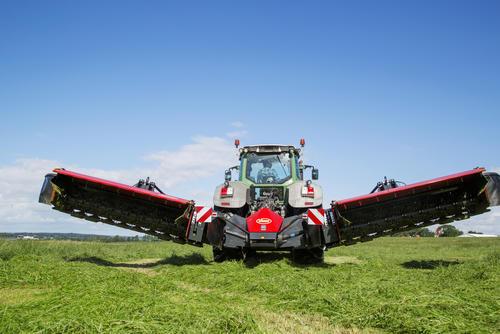

Эффективное управление на разворотах EXTRA 7100

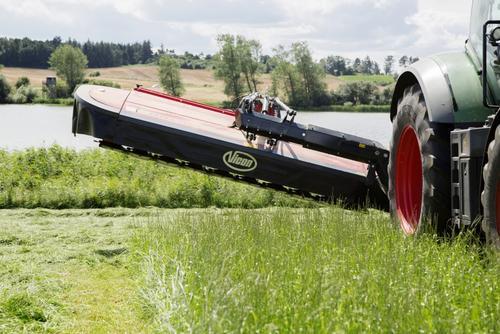

EXTRA 7100T обеспечивает большой клиренс вдоль всего косилочного бруса, включая внутреннюю часть. Когда косилка поднимается на развороте, несущий рычаг также наклоняется на угол 10°. Это обеспечивает клиренс не менее 500мм по всей ширине захвата. При опускании скашивающего блока несущий рычаг опускает косилку равномерно, не происходит касания земли одной стороной скашивающего блока, что уменьшает ударные нагрузки и износ косилки.

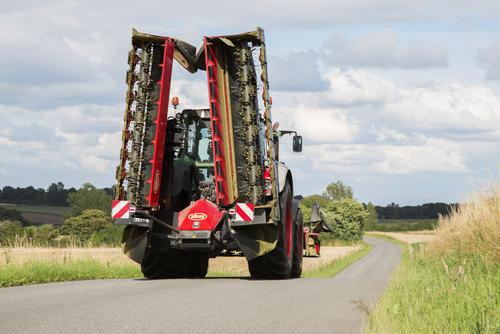

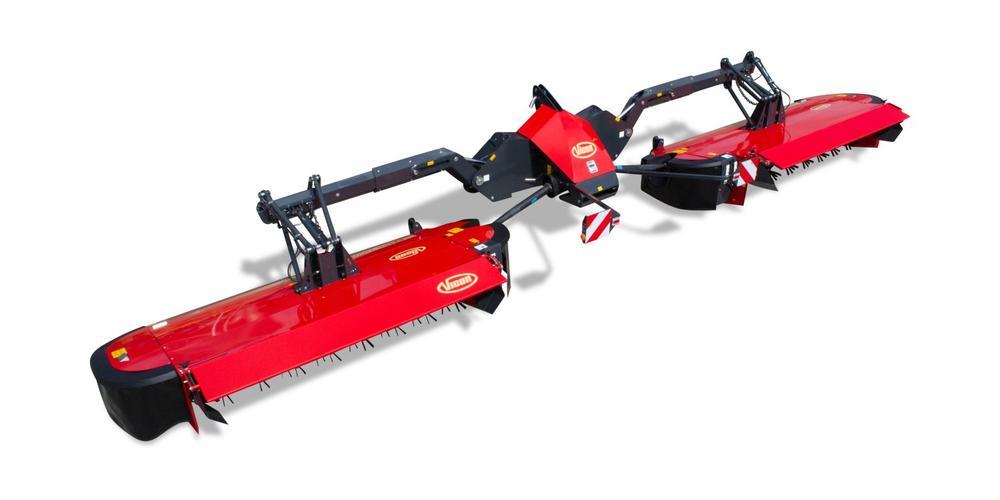

Перевозка и хранение 7100

Компактность при транспортировке

Косилка складывается гидравлической системой, телескопические несущие рычаги приходят в короткое положение - транспортная высота составляет всего 3м 90см. Покидать кабину трактора не придётся - внешние элементы защиты FlexProtect также переводятся в транспортное положение гидравлическим приводом.

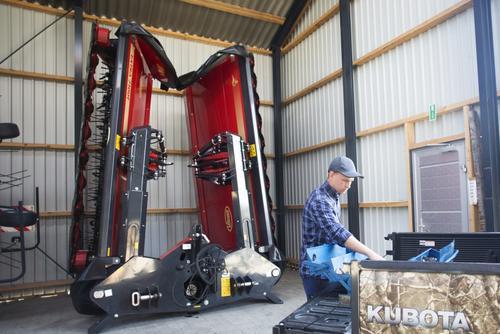

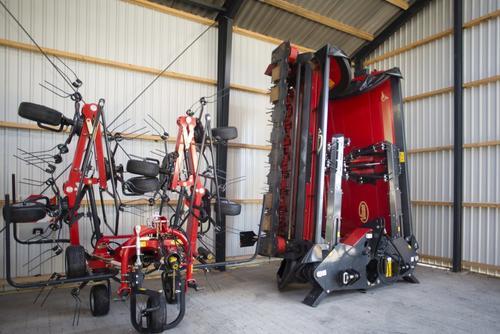

Хранение - безопасное и устойчивое.

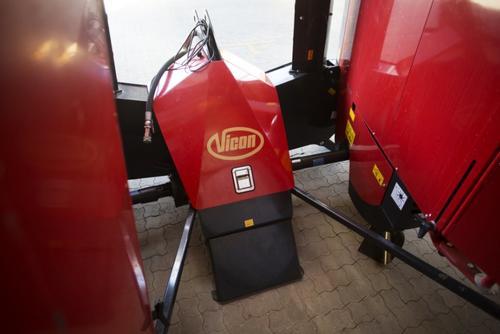

Благодаря интегрированному парковочному устройству, хранение EXTRA 7100T - просто и удобно, требует минимум места во время зимней стоянки. Косилка устанавливается на прочной и стабильной стояночной опоре.

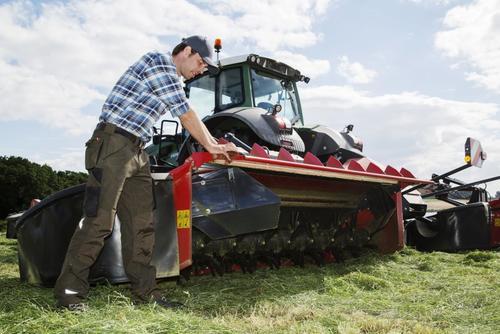

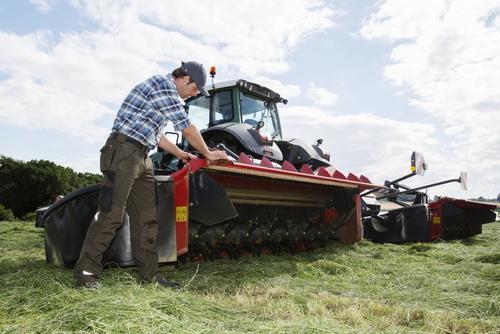

Пальцевая плющилка SemiSwing

  • Конструкция плющилки SemiSwing объединяет в себе преимущества интенсивного плющения фиксированных пальцев с активной защитой от поломки свободнокачающихся.
  • Во время вращения ротора полукачающиеся пальцы плющилки находятся под нагрузкой 22кг/палец (под воздействием центробежной силы). Благодаря этому они остаются в данном положении даже при плющении большой массы травы но, при попадании в массу камня, они могут отогнутся (если усилие превысит 22 кг/палец) и пропустить его.
  • Кроме того крепление полукачающихся пальцев не изнашивается так интенсивно как в случае свободнокачающихся.
  • Угол под которым находятся пальцы плющилки оптимален для прохождения большой массы без риска забивания и усиливает эффект плющения о верхнюю пластину.




Плющильный аппарат с шевронными вальцами

  • Вальцовая плющилка Vicon состоит из двух шевронных вальцов, имеет высокую пропускную способность.
  • Идеально подходит для плющения ломких культур: люцерна, альфа-альфа бобовых травосмесей и т.п.
  • Конструкция плющилки гарантирует формирование ровного, вспушённого валка
  • Интенсивность плющения регулируется без инструментов, путём изменения давления между вальцами.

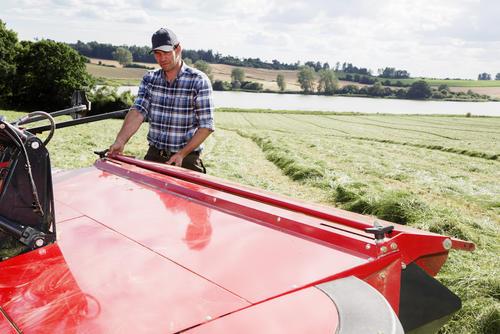

Валкование и укладка массы в расстил

Валкообразующие щитки раздвигаются автоматически

Валкообразующие щитки раздвигаются автоматически для обеспечения эффективного и и аккуратного валкования.

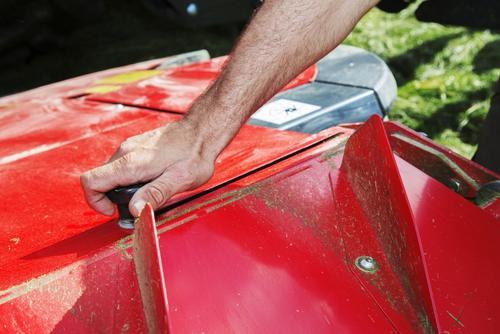

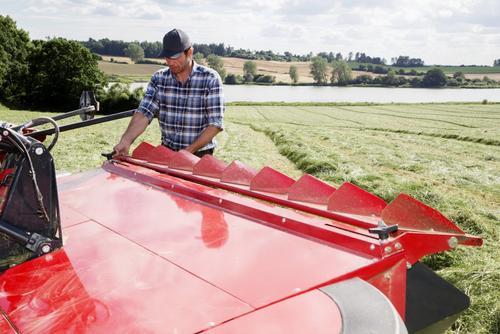

Простое переключение на укладку массы в расстил

Переключение от валкования к укладке массы в расстил - минутное дело. Валкообразующие щитки сдвигаются к краям, а пластина для укладки в расстил FlipOver  переворачивается на 180°. Инструменты не требуются.

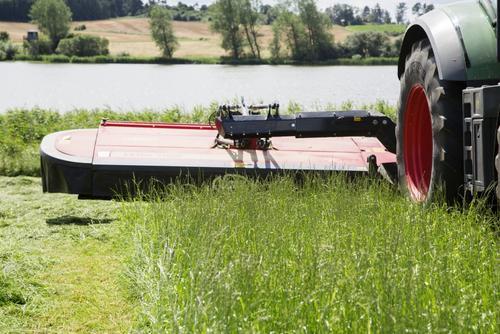

Косилочный брус EXTRA

  • Косилочный брус EXTRΔ разработан для уменьшения необходимости в техническом обслуживании и очень тихой работы.
  • Операторы немедленно полюбят практически бесшумную работу нового косилочного бруса - комфорт во время долгого и напряженного рабочего дня.
  • Полностью сварной косилочный брус для очень прочной конструкции.
  • Чётное количество дисков с противоположным направлением вращения для улучшения перекрытия.
  • Диски с тремя лезвиями для лучшего скашивания.
  • Сглаженный, защищённый от камней дизайн для отличного качества кошения.
  • Большое количество масла обеспечивает низкую рабочую температуру.
  • Низкий уровень шума благодаря специально обработанным шестерням.
  • Подкрученные ножи для чистого скашивания в любых условиях.
